產品概述

XL-21型動力配電柜適用于發電廠及工礦企業，交流電壓500V及以下的三相三線、三相四線、三相五線制系統，作動力照明配電之用。
XL-21型動力配電柜系戶內裝置，靠墻，屏前檢修。

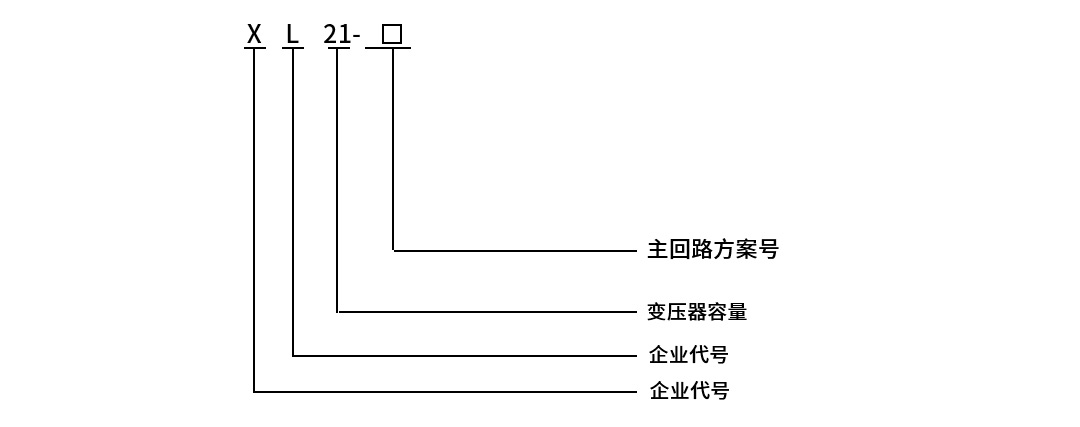

型號及含義

環境使用條件

1、環境溫度:-50C~+40C，且24H內的平均溫度不超過+36C;
2、海拔高度:不超過2000m;
3、相對濕度:在周圍空氣濕度為+40C時不超過50%;在較低濕度下可以有較高的相對濕度(如:+20C時為90%)，考慮到溫度的變化允許產生適度的凝霜;
4、設備安裝時與垂直面的傾斜度不超過5C，設備應安裝在無劇烈震動，無沖擊及無腐蝕的場所。

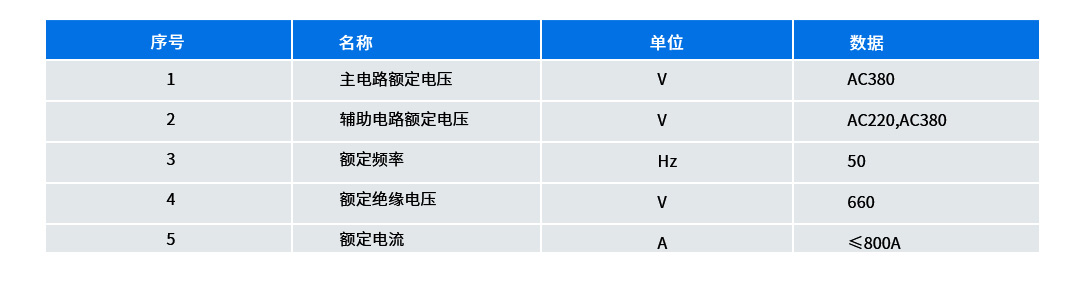

主要技術參數

結構特點

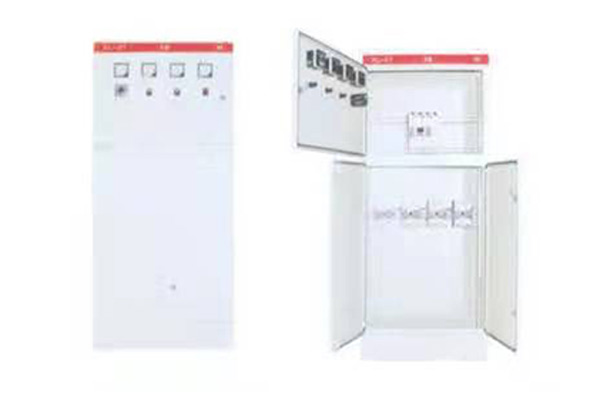

XL-21型低壓動力配電柜系戶內靠墻安裝，單面前開門的配電裝置，其基本結構采用鋼板彎制及角鋼焊接而成。前右側可裝設開關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按鈕，指示燈及顯示儀表，打開箱后，配電箱內部設備全為敞露，便于檢修維護。本配電箱裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器和熱繼電器。門與殼體均焊有接地螺釘，確保殼體與地連接可靠。
